Cómo instalar dos tubos led

Procedimientos para su instalación:

1. Para realizar la instalación de éste circuito se deberá realizar sin energía eléctrica.
2. Verificar que el punto de alimentación de energía eléctrica este desconectado, para ello verificar en el tablero eléctrico principal, que la llave de interruptor de alumbrado se encuentra baja.

3. Comprueba con un voltímetro que no exista energía, para evitar accidentes eléctricos.
4. Conectar siempre la línea FASE  a un terminal del interruptor y del otro terminal del interruptor a uno de los  terminales de contacto de los tubos LED.(Verificar diagrama adjunto)
5. El otro terminal de contacto de los tubos LED se conecta a la línea NEUTRO.(Verificar diagrama adjunto)
6. Todos los tubos LED van conectados directamente a 220 voltios 60 HZ.
7. Si se tiene que utilizar la base porta tubo de fluorescentes convencionales, se tiene que eliminar el arrancador (cebador) y la reactancia. Luego proceder a realizar la instalación de acuerdo al diagrama adjunto.

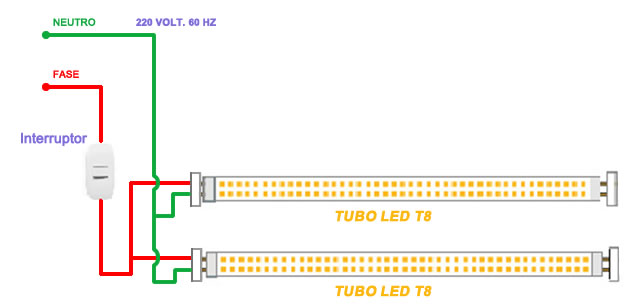

DIAGRAMA DE INSTALACIÓN 1

8. Otra de las maneras que se instala dos tubos LED es la que se indica en el diagrama adjunto.

DIAGRAMA DE INSTALACIÓN 2
