Tablero de distribución eléctrica domiciliario

por reparo

El tablero de distribución eléctrica que se instala en una vivienda o edificio es un componentes principal de una instalación eléctrica, en este se protegen cada uno de los circuitos en los que se divide la instalación.

Para realizar la instalación de un tablero eléctrico domiciliario se debe seguir los siguientes pasos:

Procedimiento de instalación

PASO 1 Fijar el tablero adosable de pvc con riel tipo din, en una altura recomendable de 1.50 metros con respecto al piso; este tablero sirve para el alojamiento de los elementos eléctricos del tablero como interruptor diferencial, interruptores termo magnéticos y otros.

  • En este tablero se instalan el interruptor diferencial, destinado a la protección de los usuarios contra contactos accidentales indirectos.
  • Luego los interruptores termo magnético de protección contra cortocircuitos y sobrecargas de cada uno de los circuitos ya sean de alumbrado, tomacorrientes y otros interruptores adicionales para otros equipos eléctricos existentes en la vivienda o local.

PASO 2 Realizar el cableado correspondiente a todos los interruptores (De acuerdo a diagrama adjunto), debiendo ser las secciones de los conductores como mínimo, las siguientes:

  • Alumbrado (1,5 mm2)
  • Tomacorrientes de usos varios (2,5 mm2)
  • Lavadora y calentador (4 mm2)
  • Cocina, horno, calefacción y aire acondicionado (6 mm2)

CUADRO DE ESPECIFICACIONES TECNICAS

CIRCUITO SECCION CABLE CALIBRE AWG AMPERAJE INTERRUPTOR
Alumbrado 1,5 mm2 16  10 A
Tomacorrientes 2,5 mm2 14 16 A
Lavadora/Calentador 4 mm2 12 20 A
Cocina/ Horno 6 mm2 10 25 A
Aire Acondicionado 6 mm2 10 25 A

El color del aislamiento del cable permite su fácil identificación. Se emplean cables rígidos, aunque es aconsejable utilizar cables flexibles porque se manejan mejor.

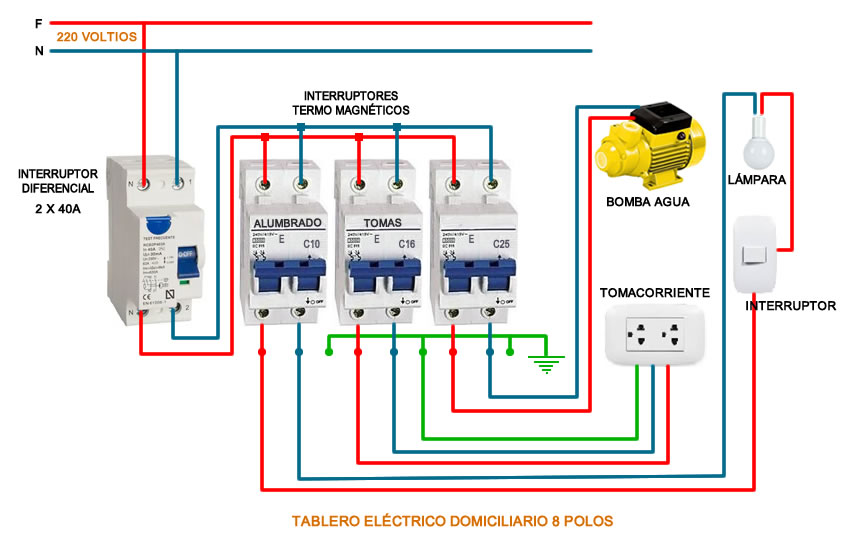

Diagrama de Instalación de tablero eléctrico domiciliario
